Tablestaca de Tipo Omega

Tablestaca de tipo Omega tienen varios otros nombres en diferentes mercados, como el tipo colector tablestacas en el mercado de Estados Unidos, tablestacas en forma de sombrero para Japón y Corea, L hojas del tipo de pila, tipo S tablestacas de tablestacas Europa. Omega type sheet piles are mostly used in China and Asia, invented by Oriental sheet pile. All pan type sheet piles are light gauge sheet piling, with smaller properties than other dimensions and specifications. The hat type sheet piles are intended for short and light loaded walls, like drainage ditches, retaining walls for private home, and gold courses. The Omega type sheet pile has a hat shape cross sections with relatively thin but larger sectional areas. This allows efficient implementation of pile driving work, which can secure higher structural reliability and more economically.  China sheet pile is more rigid than U or Z sections, sheet piling contractors can control the pile deformation more easily. As a result, hat sections can be driven in a very long length.

Los enclavamientos están en la parte más externa de la hoja L / S tipo pila, el eje neutro de cada pila es lo mismo con toda la pared de tablestacas. Esto significa que la L / S hojas del tipo de pila puede mostrar sus actuaciones estructurales en diferentes condiciones del terreno. A veces, tablestacas de China pueden ser manejados e instalados con un pequeño martillo o plataforma o conductor. La tablestaca tipo pan es un producto de acero estructural que incorporan la tecnología de fabricación de tablestacas y tecnología de aplicación en relación con las obras de construcción. Tipo de Sombrero tablestacas ayudará a reducir el tablestacas costos y precios de tablestacas.



Uuestras Ventajas

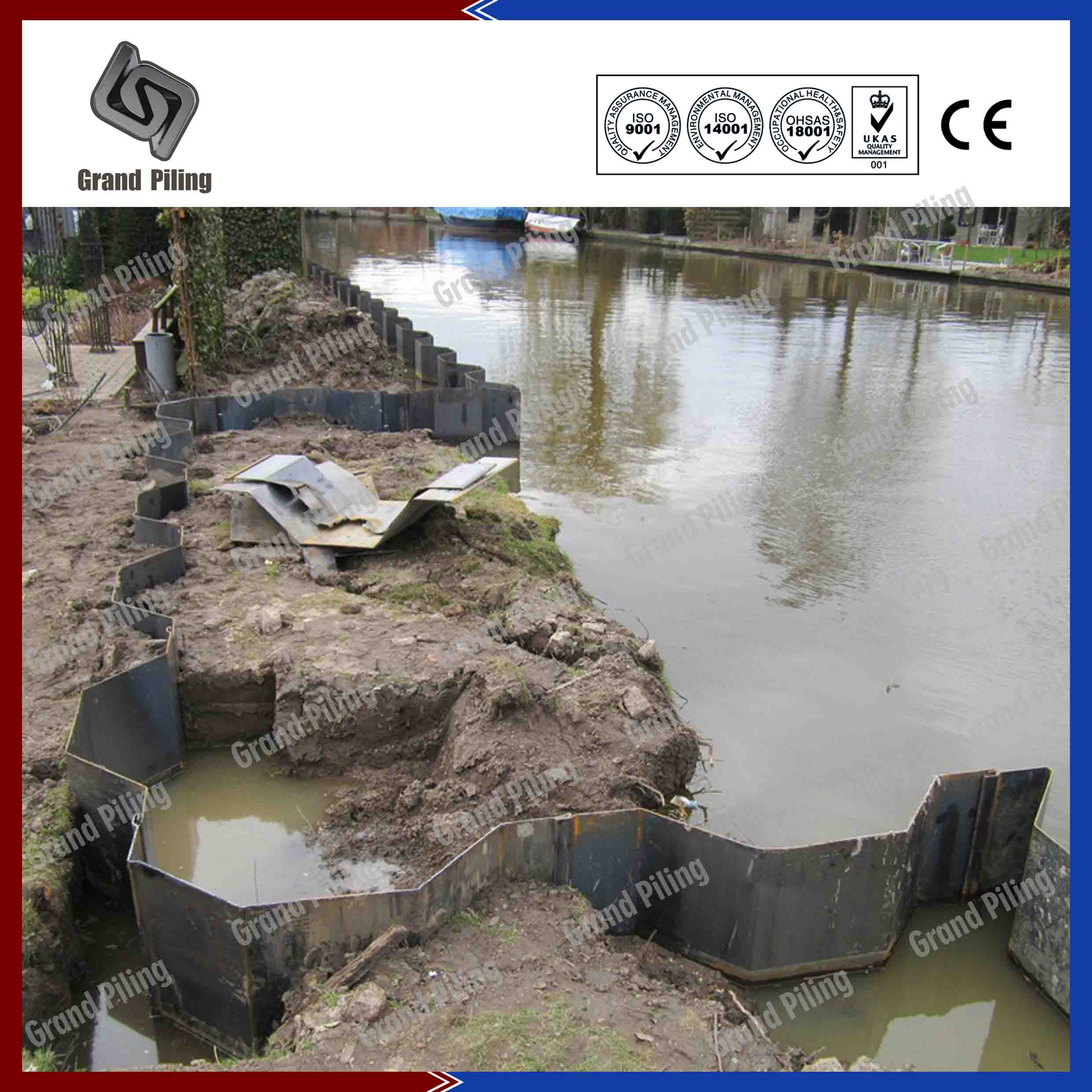

Ø Tipo L o una hoja de tipo S pila o pilas de hojas omega mayormente se utilizan para la protección de la orilla del río, donde el espacio es pequeño. o también se puede utilizar como pared de hombre muerto o en la pared para mantener anclado banco la pared principal tablestacas. Tablestacas de China pueden producir varias especificaciones.
Ø Tipo de Omega chapa de acero pila tiene una anchura más grande, y más pequeño espesor, por lo que muy ligero, y muy popular en el mercado de Europa occidental. Hoja proveedor pila en China siguen esta tradición.
Ø Nuestras máquinas pila de hojas se pueden ajustar para cumplir con todos los requisitos de su proyecto, como pavoneándose tablestacas, deshidratación tablestacas.
Ø Podemos proporcionar sugerencias sobre martillos tablestacas, hoja de máquina de pila, conductor tablestaca, tablestacas plataforma etc. accesorios tablestacas relativos y productos. Y estamos muy familiarizados con la construcción de tablestacas.

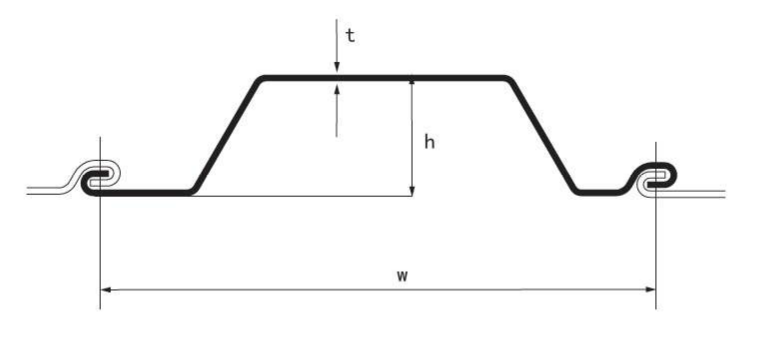

Perfiles Tablestacas

Sección Dimensiones Masa Por metro de pared
Anchura Altura Espesor Pila única Pared Módulo de sección Momento de inercia
w h t Kg/m kg/m2 W I
mm mm mm cm3 cm4
GPL600-3.5 600 127.5 3.5 23.1 38.5 183 1172
GPL600-5 600 129 5 32.72 51.4 257 1677
GPL600-6 600 130 6 38.8 64.6 306 2012
GPL700-4 700 147 4 31.4 44.85 276 2042
GPL700-5 700 148 5 39.4 56.2 343 2567
GPL700-6 700 149 6 47.2 66.9 409 3068
GPL700-7 700 150 7 54.34 77.6 474 3612
GPL700-7.5 700 150.5 7.5 58.22 83.17 507 3868
GPL700-8 700 151 8 61.9 88.45 540 4100
GPL750a-4 750 250 4 37.5 50 517 6542
GPL750a-5 750 250 5 47 62.7 655 8266
GPL750a-6 750 250 6 56.4 75.2 786 9965
GPL750a-7 750 251 7 66 88 921 11764
GPL840-6 840 250 6 57.46 68.4 617 7765
GPL840-7 840 251 7 67 79.76 718 9022
GPL840-8 840 252 8 76.61 91.2 817 10313
GPL750b-7 750 277 7 68 90 1065 14800
GPL750b-8 750 278 8 76.8 103 1237 17352
GPL750b-9 750 278 9 86.3 115 1393 19402
GPL750c-6 750 283 6 57.46 76.6 788 11223
GPL750c-7 750 283 7 67 89.3 912 12988
GPL750c-8 750 283 8 76.6 102 1044 14895
GPL900a-4.5 900 310 4.5 50.4 56 687 11097
GPL900a-5 900 310 5 55.8 62 785 12276
GPL900a-5.5 900 310 5.5 61.2 68 821 12876
GPL900a-6 900 310 6 66.6 74 891 13684
GPL900a-7 900 310 7 77.4 86 1042 16013
GPL900a-8 900 310 8 88.5 98.3 1184 18306
GPL900b-8.3 900 253 8.3 86.3 96 914 10736
GPL900b-7 900 350 7 81 91 1205 20805
GPL900b-8 900 350 8 93.6 104 1365 23715
GPL900b-9 900 350 9 104.4 116 1525 36635
GPL900b-9.5 900 350 9.5 112 124.5 1656 29037
GPL1245-8 1245 491 8 122.62 98.5 1760 54674
GPL1245-8.5 1245 491 8.5 130.76 105 1880 58325
GPL1245-9 1245 492 9 138.95 111.6 2000 61996
GPL1245-9.5 1245 492 9.5 147.19 118.2 2120 65687
GPL1245-10 1245 493 10 155.49 124.9 2250 69397
GPL1250-10.5 1250 493 10.5 163.84 131.1 2360 73125
GPL1250-11 1250 494 11 172.25 137.8 2490 76871
GPL1250-11.5 1250 494 11.5 180.72 144.6 2610 80632
GPL1250-12 1250 495 12 189.24 151.4 2720 84409
GPL1255-12.5 1255 495 12.5 197.81 157.6 2820 88200
GPL1255-13 1255 496 13 206.44 164.5 2940 92005
GPL1255-13.5 1255 496 13.5 215.13 171.4 3050 95822
GPL1255-14 1255 497 14 223.87 178.4 3160 99652
GPL1260-14.5 1260 497 14.5 232.66 184.7 3260 103494
GPL1260-15 1260 498 15 241.51 191.7 3370 107346
GPL1260-15.5 1260 498 15.5 250.42 198.7 3480 111208
GPL1260-16 1260 499 16 259.38 205.9 3590 115079

Nota: Esta tabla es sólo una parte de nuestros tamaños. Tenemos más de 1000 tamaños diferentes. Podemos ajustar nuestra máquina para producir en cualquier ancho, altura y grosor. Éntrenos en contacto con por favor si su tamaño no está en tabla antedicha.
