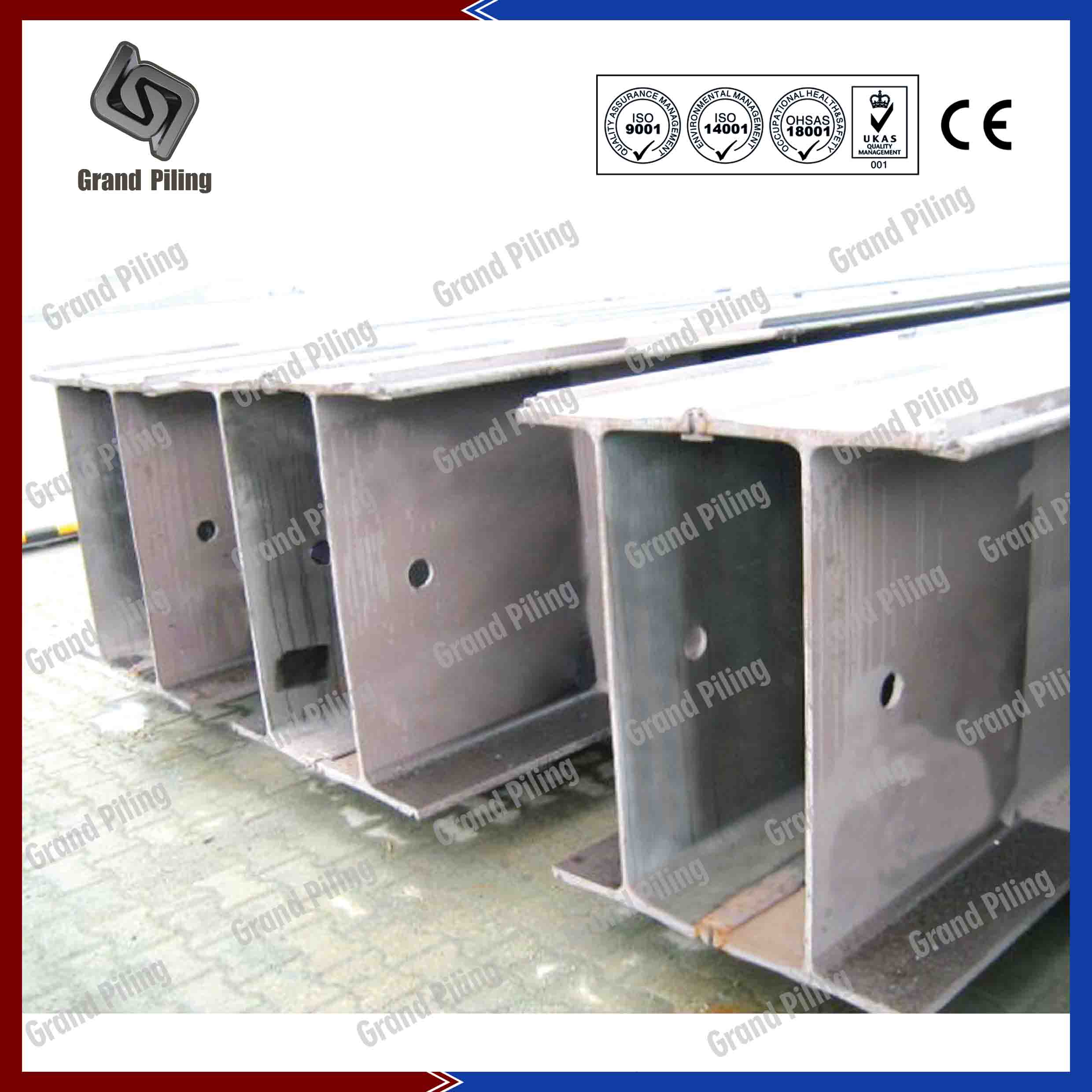

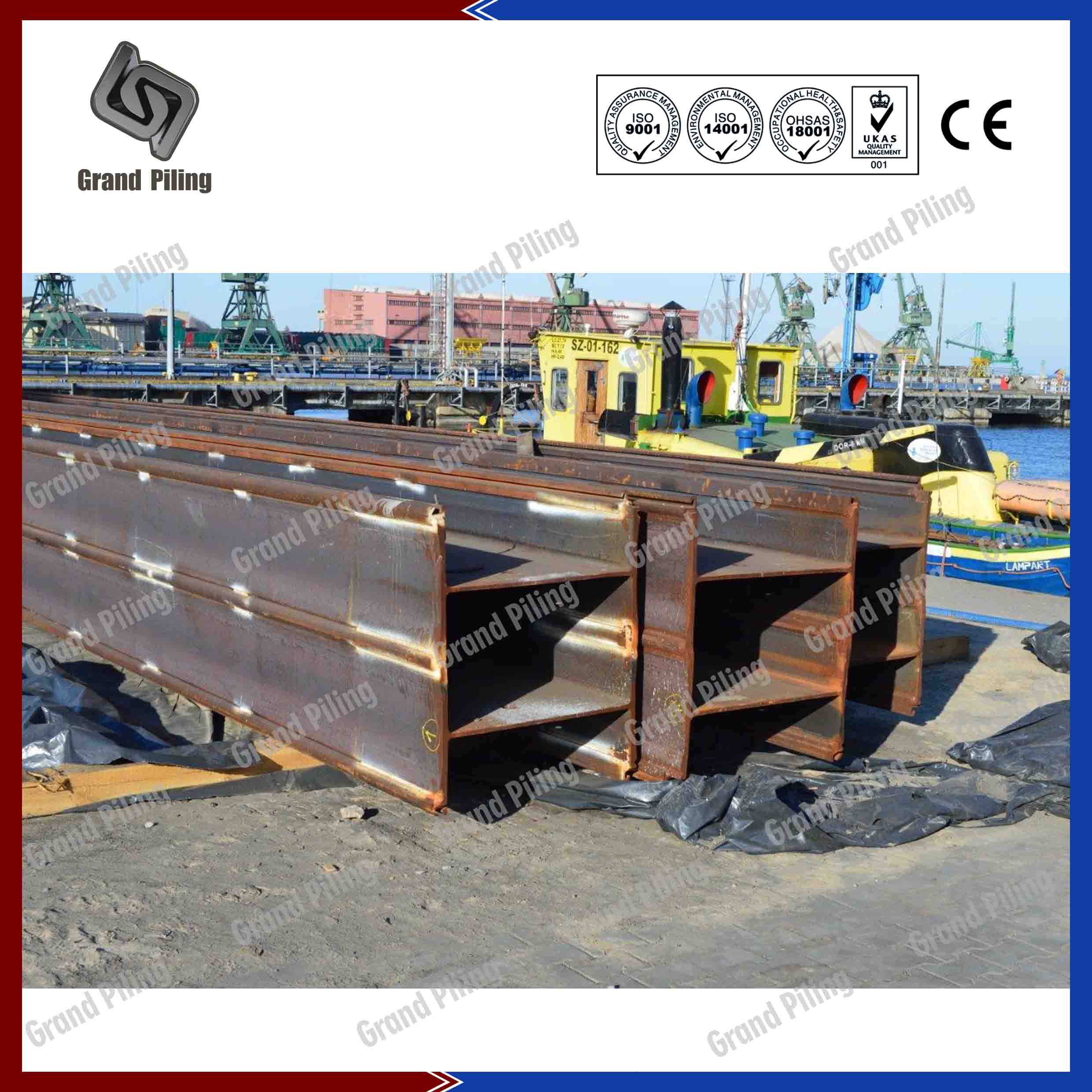

HZ HZM pantalla combinadas sistemas son pantalla combinadas de pilas de rey y tablestaca intermedia, que se utilizan normalmente en la construcción portuaria y fundaciones profundas, etc. Las HZ HZM pilas de rey se forman su forma en molinos de longitud de más de 30 metros. HZ HZM pantalla combinadas son conector por diferentes conectores, a saber RZD16, RZU16, RH16, RZD18, RZU18, RH20. Las pilas HZ HZM de acero laminadas en caliente son grandes vigas H con sistema de conexión a ambos lados. Las combinadas HZ HZM laminadas en frío son soldadas con vigas H junto con tablestacas formadas en frío. HZ HZM pared común son normalmente pared del muelle atado hacia atrás por una pared deadman o pared normal tablestaca. Hemos producido y enviado paredes HZ combinado para muchos proyectos de tablestacas en todo el mundo.



Nuestras Ventajas:

Ø Podemos diseñar y hecho a medida de hoja HZ pilotes para usted. En gran cantidad de casos, el cliente podría tener que aumentar el espesor de la brida o en la web debido a la corrosión, una altura menor debido al espacio limitado, todo sin ningún problema aquí.

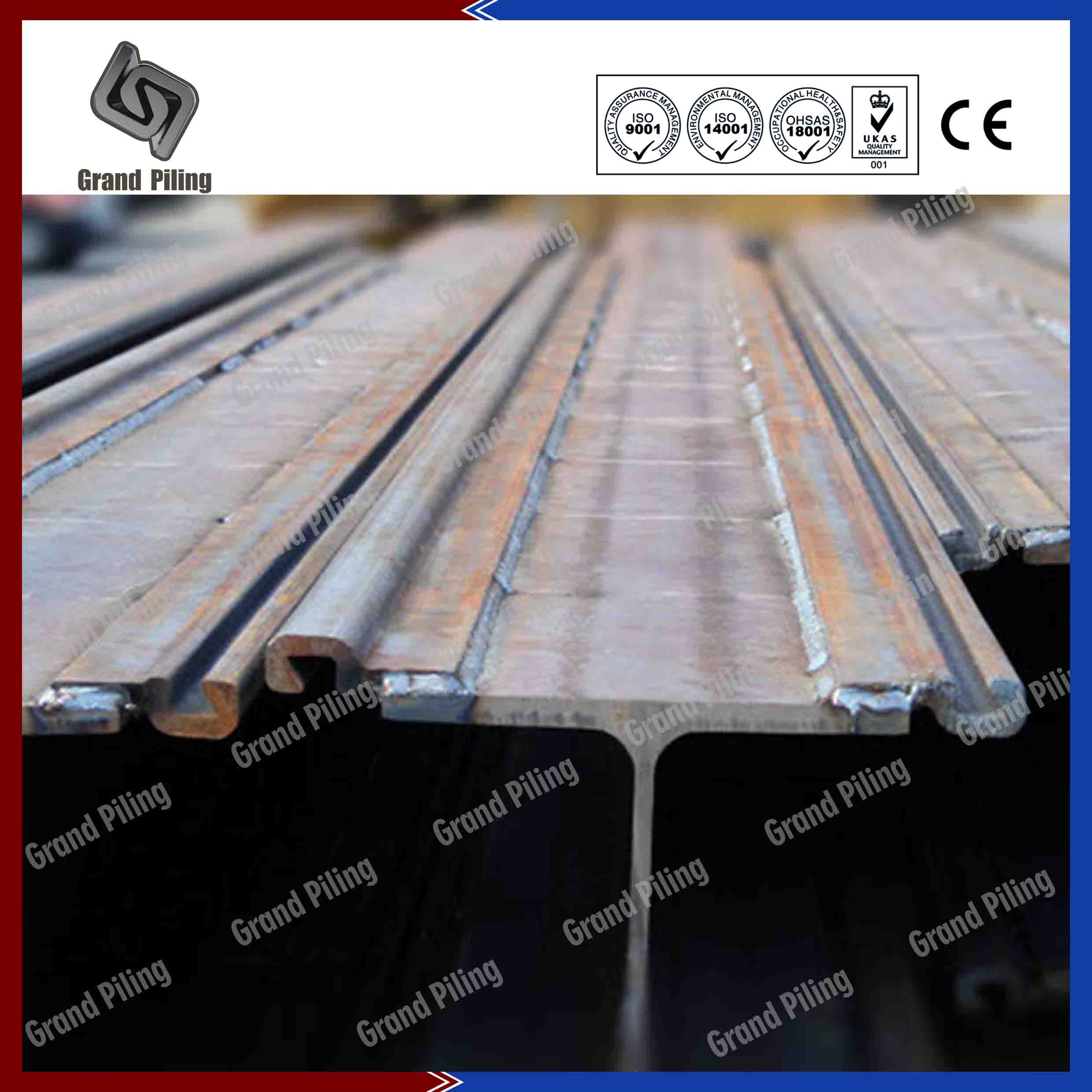

Ø Nuestros enclavamientos o embragues son parte de vigas H, mucho más fuerte. No hay necesidad de comprar enclavamientos adicionales, ahorrando costos para los combiwalls HZ.
Ø La más larga pila longitud H y HP pila de apoyo que hemos producido es más de 50 m, tipo de acero de S235 S355 a muy alto S460.
Ø Casi sin requisitos de cantidad, 100 o 200 toneladas también están bien. Hemos tres paredes HZM combinado líneas de producción, todo se hará de forma automática. Tiempo de entrega rápida.





Tamaños HZ Pantalla Combinada:

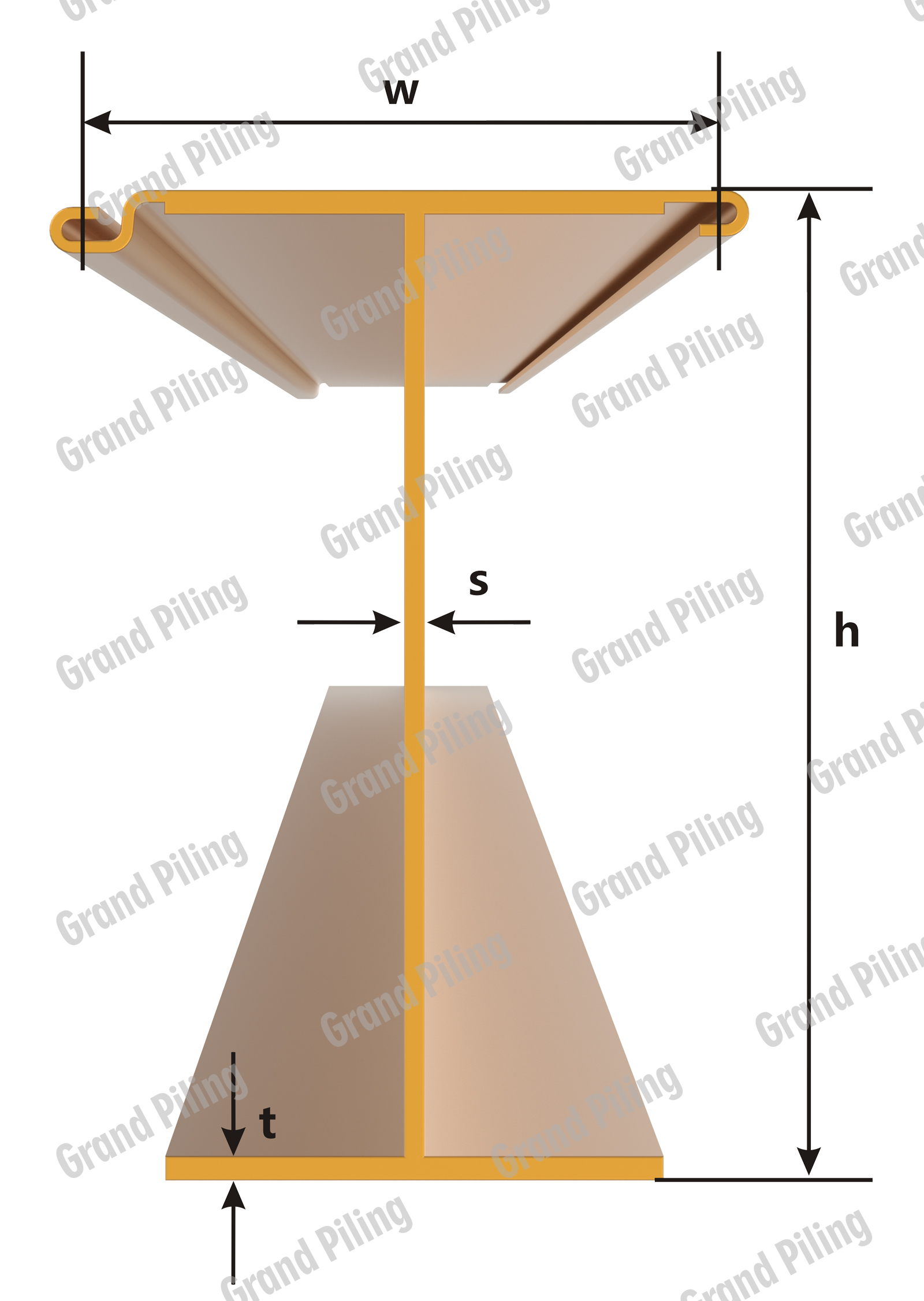

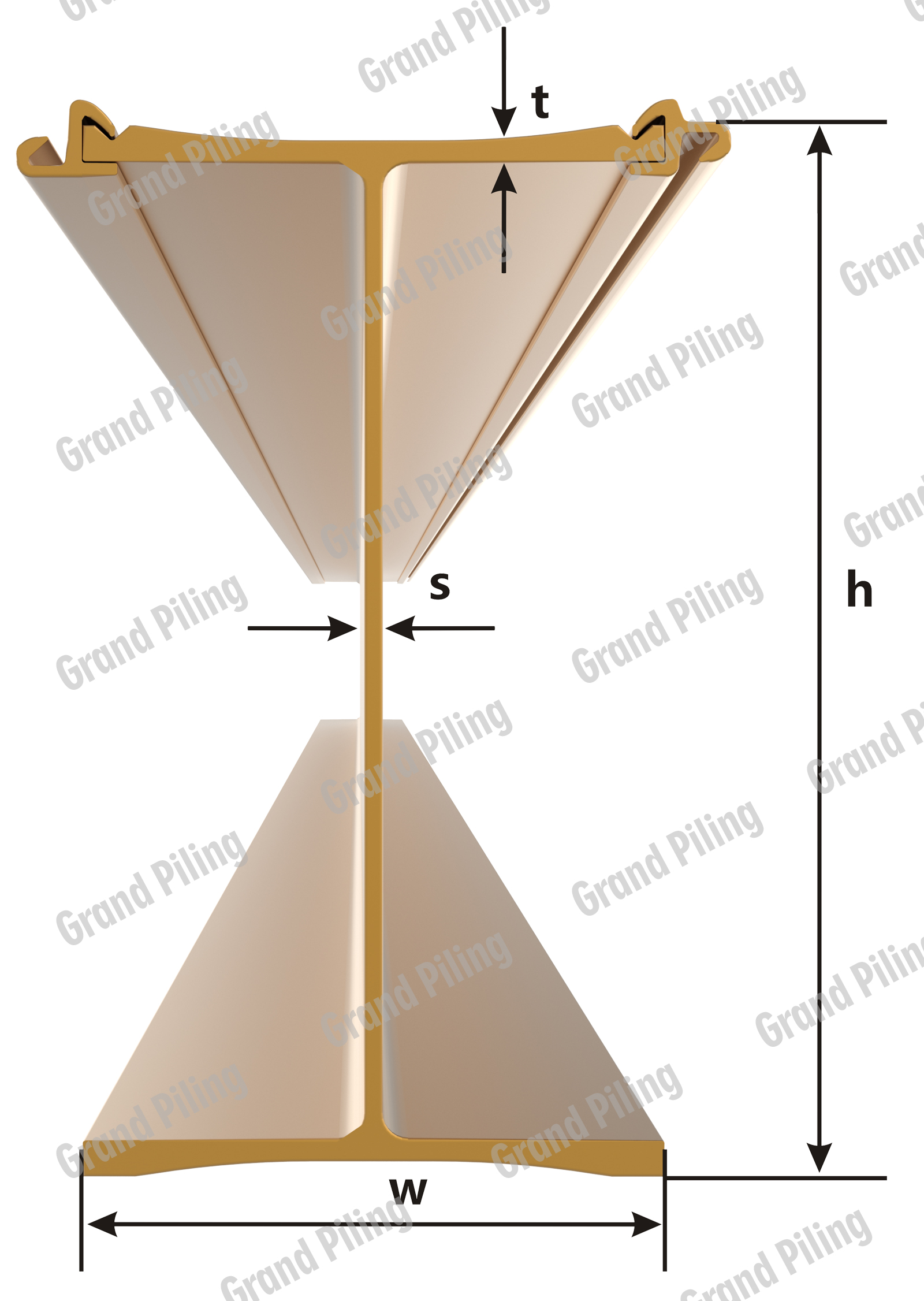

Tabla 1: Laminado en caliente HZ haz rey pila detalles

Tamaño Dimensiones Peso Momento de inercia Módulo de sección
h w tmax t s
mm mm mm mm mm kg/m cm4 cm3
HZ 775 A 775 460 17.0 17.0 12.5 234.7 322820 7555
HZ 775 B 779 460 19.0 19.0 12.5 249.2 361420 8225
HZ 775 C 783 461.5 21.0 21.0 14.0 276.9 401790 9100
HZ 775 D 787 461.5 23.0 23.0 14.0 291.4 430930 9770
HZ 975 A 975 460 17.0 17.0 14.0 265.4 561650 10280
HZ 975 B 979 460 19.0 19.0 14.0 279.9 606800 11120
HZ 975 C 983 462 21.0 21.0 16.0 313.8 677600 12385
HZ 975 D 987 462 23 23 16 328.4 723490 113235
HZ 680M LT 631.8 460 29 16.9 14 234.7 210510 6225
HZ 880M A 831.3 458 29 18.9 13 261.8 410770 9185
HZ 880M B 831.3 460 29 20.9 15 287.2 446960 10045
HZ 880M C 831.3 460 29 22.9 15 298.5 471210 10580
HZ 1080M A 1075.3 454 29 19.6 16 232.6 799480 13980
HZ 1080M B 1075.3 454 29 22.6 16 341.6 864430 15115
HZ 1080M C 1075.3 456 29 25.7 18 374.6 943630 16530
HZ 1080M D 1075.3 457 30.7 29.7 19 401.3 1020560 17840
HZ 1180M A 1075.4 458 34.7 31 20 422.7 1078560 18785
HZ 1180M B 1079.4 458 36.7 33 20 436.1 1129000 19670
HZ 1180M C 1083.4 459 38.7 35 21 462.5 1203660 20830
HZ 1180M D 1087.4 460 40.7 37 22 483.6 1262570 21915

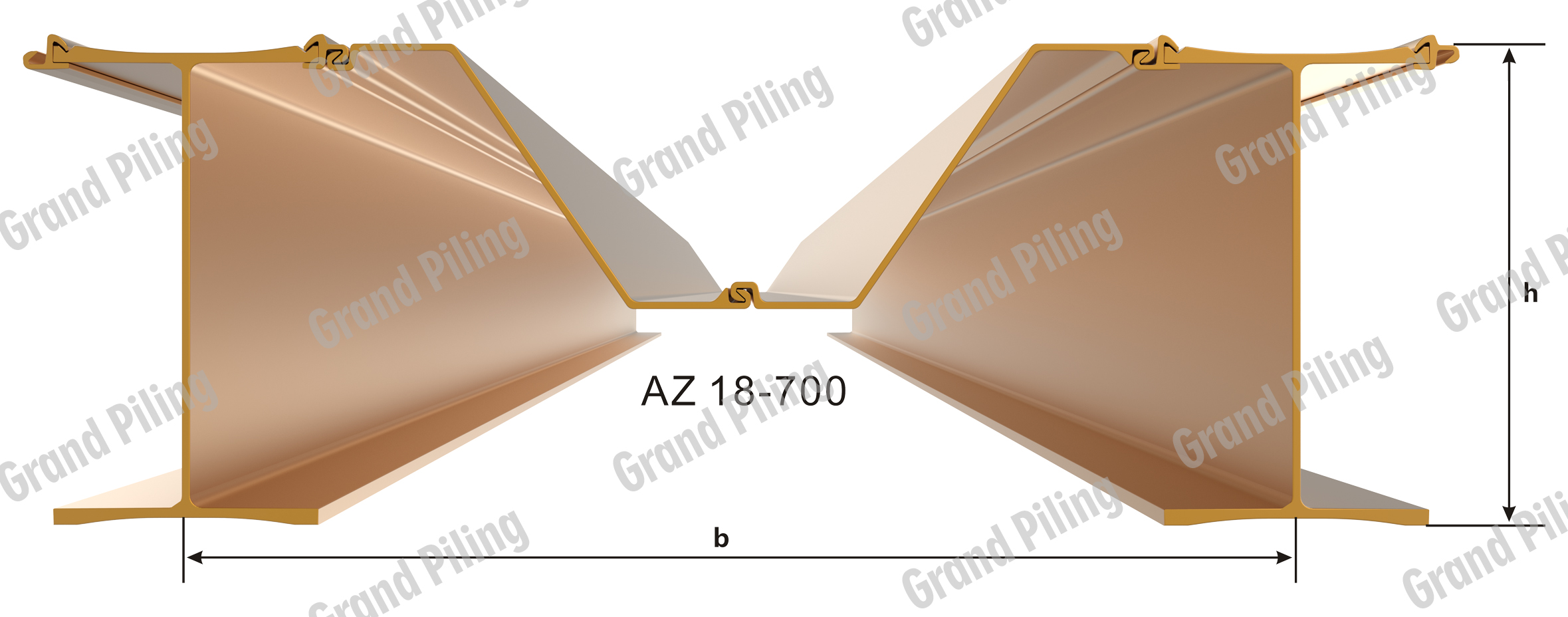

Tabla 2: Laminados en caliente HZ paredes combinadas con AZ18-700

Tamaño Dimensiones Área de la sección Peso Momento de inercia Módulo de sección
b h
m mm cm2/m kg/m2 cm4/m cm3/m
HZ 775 A 1.93 530 255.9 201 199870 4535
HZ 775 B 1.93 530 265.5 208 214680 4885
HZ 775 C 1.93 530 283.7 223 235600 5335
HZ 775 D 1.93 530 293.3 230 250700 5685
HZ 975 A 1.93 530 276.2 217 318430 5825
HZ 975 B 1.93 530 285.7 224 341820 6265
HZ 975 C 1.93 530 308.2 242 378510 6920
HZ 975 D 1.93 530 317.7 249 402280 7360
HZ 680M LT 1.927 630 256.3 201 136700 4045
HZ 880M A 1.927 830 274.1 215 240500 5380
HZ 880M B 1.927 830 290.5 228 259000 5820
HZ 880M C 1.927 830 298 234 271570 6100
HZ 1080M A 1.927 1075 315.5 248 443030 7745
HZ 1080M B 1.927 1075 327.5 257 476790 8340
HZ 1080M C 1.927 1075 349 274 517420 9065
HZ 1080M D 1.927 1075 366.4 288 557070 9735
HZ 1180M A 1.927 1075 380.4 299 586870 10220
HZ 1180M B 1.927 1080 389.3 306 613030 10680
HZ 1180M C 1.927 1085 406.5 319 651410 11275
HZ 1180M D 1.927 1090 420.2 330 681600 11830



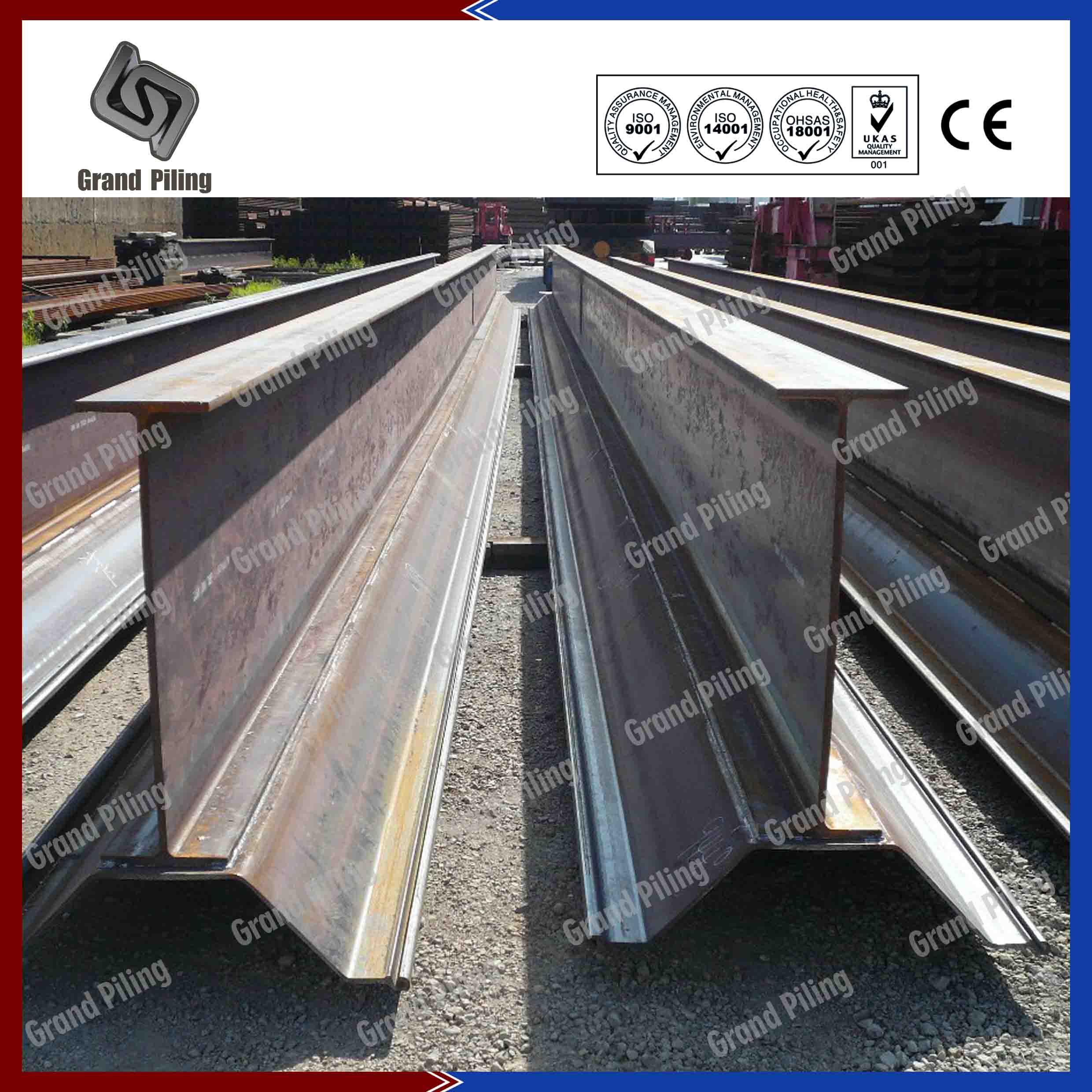

Tabla 3: HZ pilas de soldadura de rey con enclavamientos

Tamaño Dimensiones Área de la sección Peso Momento de inercia Módulo de sección
w h t s
mm mm mm mm cm2 kg/m cm4 cm3
GPH 775 A 775 530 17.0 12.5 299 234.7 322820 7555
GPH 775 B 779 530 19.0 12.5 317.4 249.2 361420 8225
GPH 775 C 783 530 21.0 14.0 352.7 276.9 401790 9100
GPH 775 D 787 530 23.0 14.0 371.2 291.4 430930 9770
GPH 975 A 975 530 17.0 14.0 338.1 265.4 561650 10280
GPH 975 B 979 530 19.0 14.0 356.5 279.9 606800 11120
GPH 975 C 983 530 21.0 16.0 399.8 313.8 677600 12385
GPH 975 D 987 530 23 16 418.3 328.4 723490 113235
GPH 680 630 527 22 14 298.9 234.7 210510 6225
GPH 880 A 830 527 24 13 333.5 261.8 410770 9185
GPH 880 B 830 527 25 15 365.8 287.2 446960 10045
GPH 880 C 830 527 26 15 380.3 298.5 471210 10580
GPH 1080 A 1075 527 24 16 412.2 232.6 799480 13980
GPH 1080 B 1075 527 26 16 435.2 341.6 864430 15115
GPH 1080 C 1075 527 27 18 477.2 374.6 943630 16530
GPH 1080 D 1075 527 30 19 155.2 401.3 1020560 17840
GPH 1180 A 1075 527 33 20 538.4 422.7 1078560 18785
GPH 1180 B 1080 527 35 20 555.6 436.1 1129000 19670
GPH 1180 C 1085 527 37 21 589.2 462.5 1203660 20830
GPH 1180 D 1090 527 39 22 616.1 483.6 1262570 21915

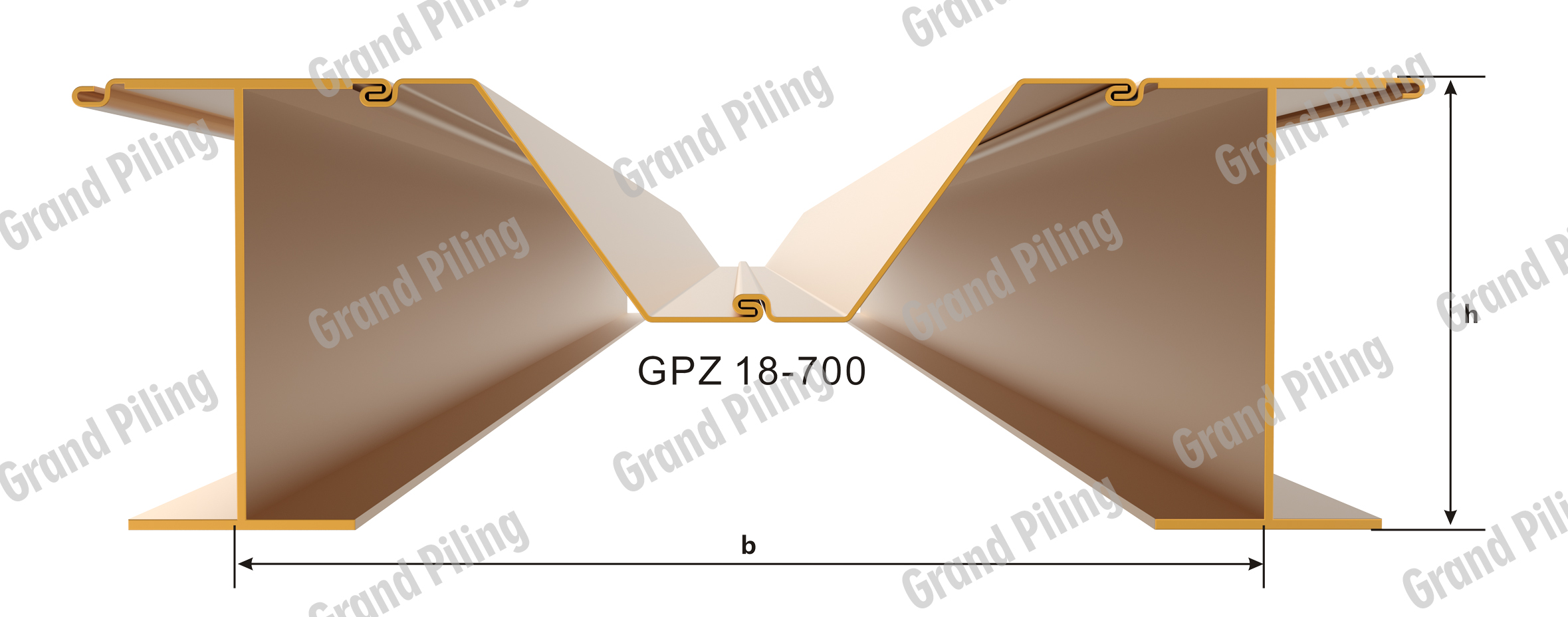

Tabla 4: Soldadas HZ paredes combinadas con GPZ18-700

Tamaño Dimensiones Área de la sección Peso Momento de inercia Módulo de sección
b h
m mm cm2/m kg/m2 cm4/m cm3/m
GPH 775 A 1.93 530 255.9 201 199870 4535
GPH 775 B 1.93 530 265.5 208 214680 4885
GPH 775 C 1.93 530 283.7 223 235600 5335
GPH 775 D 1.93 530 293.3 230 250700 5685
GPH 975 A 1.93 530 276.2 217 318430 5825
GPH 975 B 1.93 530 285.7 224 341820 6265
GPH 975 C 1.93 530 308.2 242 378510 6920
GPH 975 D 1.93 530 317.7 249 402280 7360
GPH 680 1.927 630 256.3 201 136700 4045
GPH 880 A 1.927 830 274.1 215 240500 5380
GPH 880 B 1.927 830 290.5 228 259000 5820
GPH 880 C 1.927 830 298 234 271570 6100
GPH 1080 A 1.927 1075 315.5 248 443030 7745
GPH 1080 B 1.927 1075 327.5 257 476790 8340
GPH 1080 C 1.927 1075 349 274 517420 9065
GPH 1080 D 1.927 1075 366.4 288 557070 9735
GPH 1180 A 1.927 1075 380.4 299 586870 10220
GPH 1180 B 1.927 1080 389.3 306 613030 10680
GPH 1180 C 1.927 1085 406.5 319 651410 11275
GPH 1180 D 1.927 1090 420.2 330 681600 11830



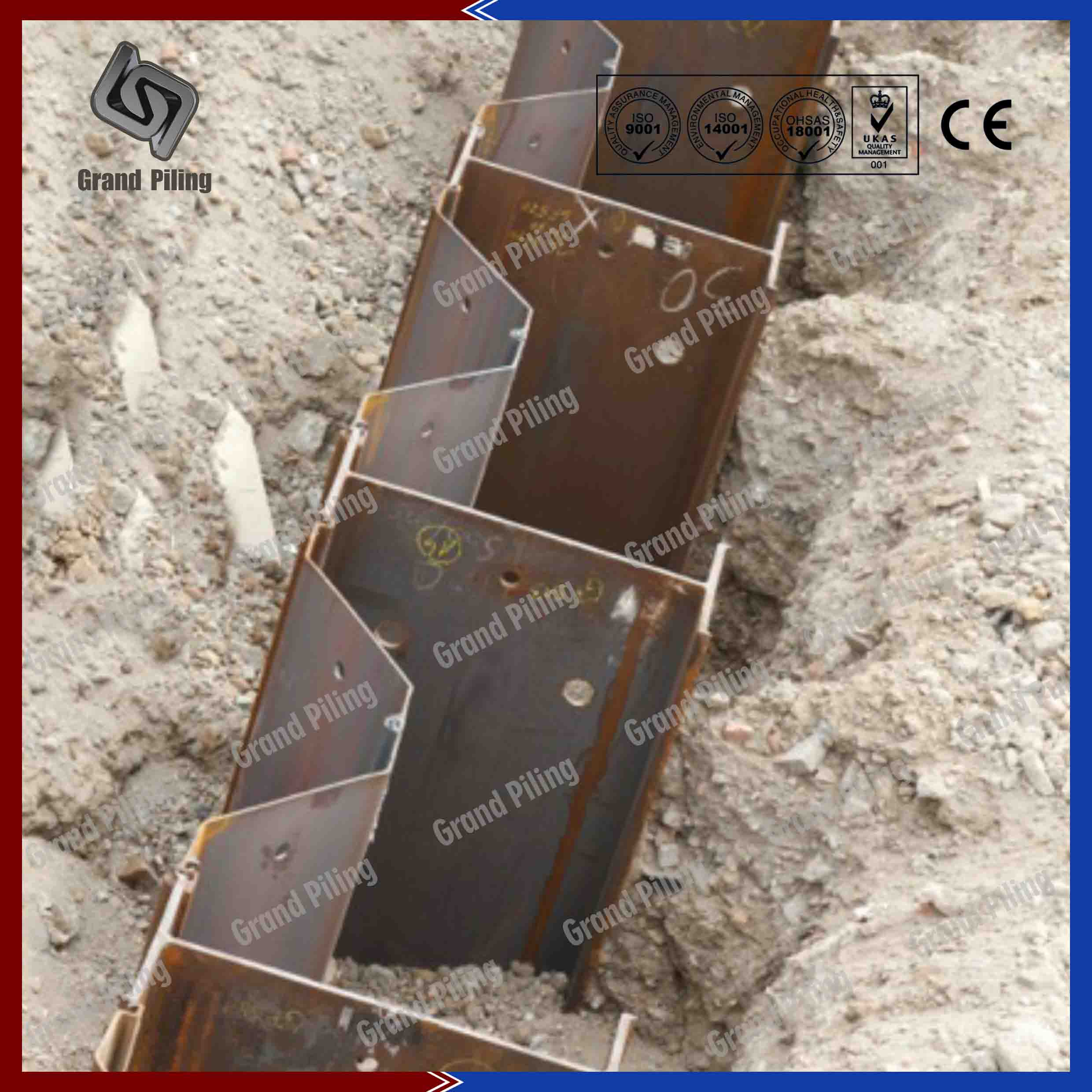

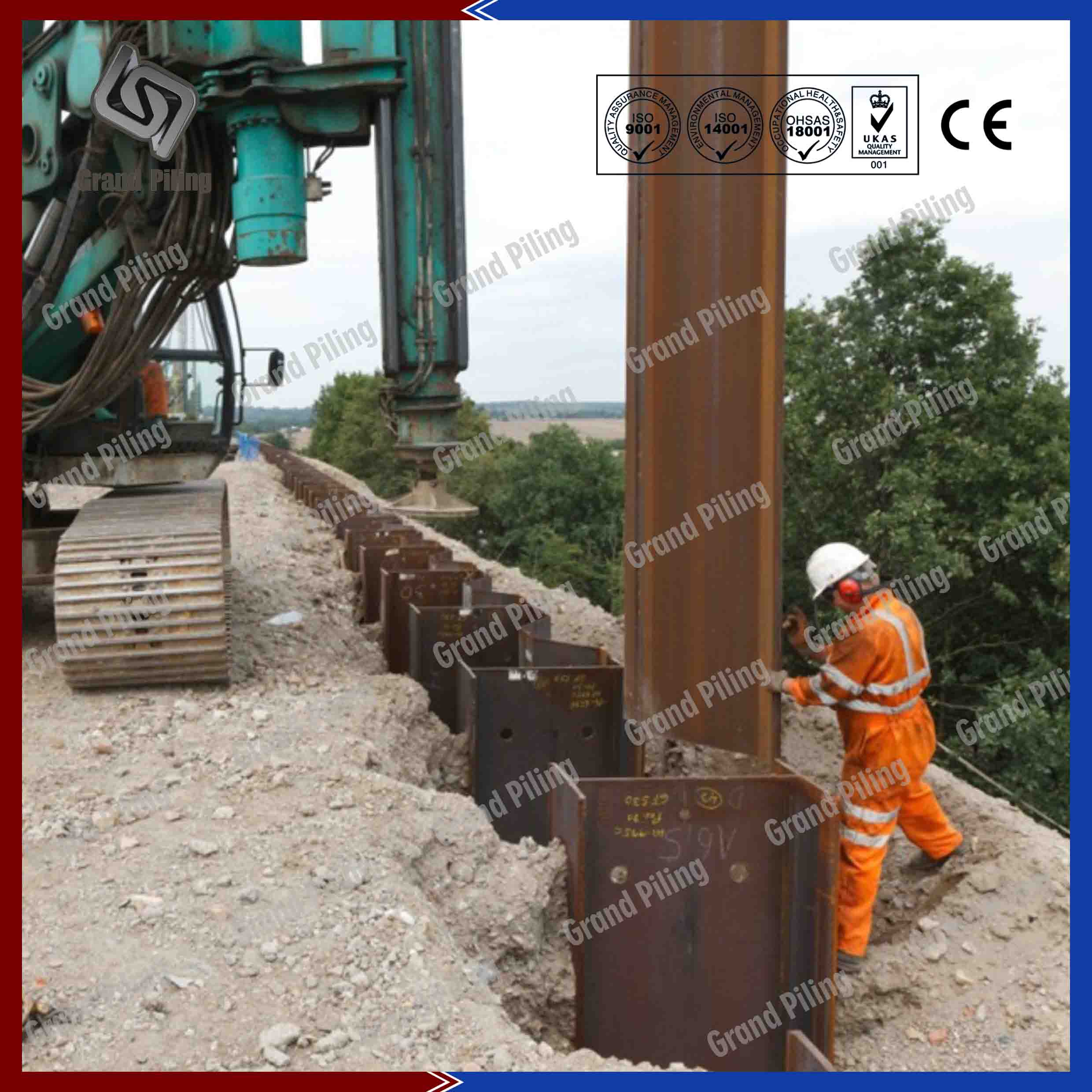

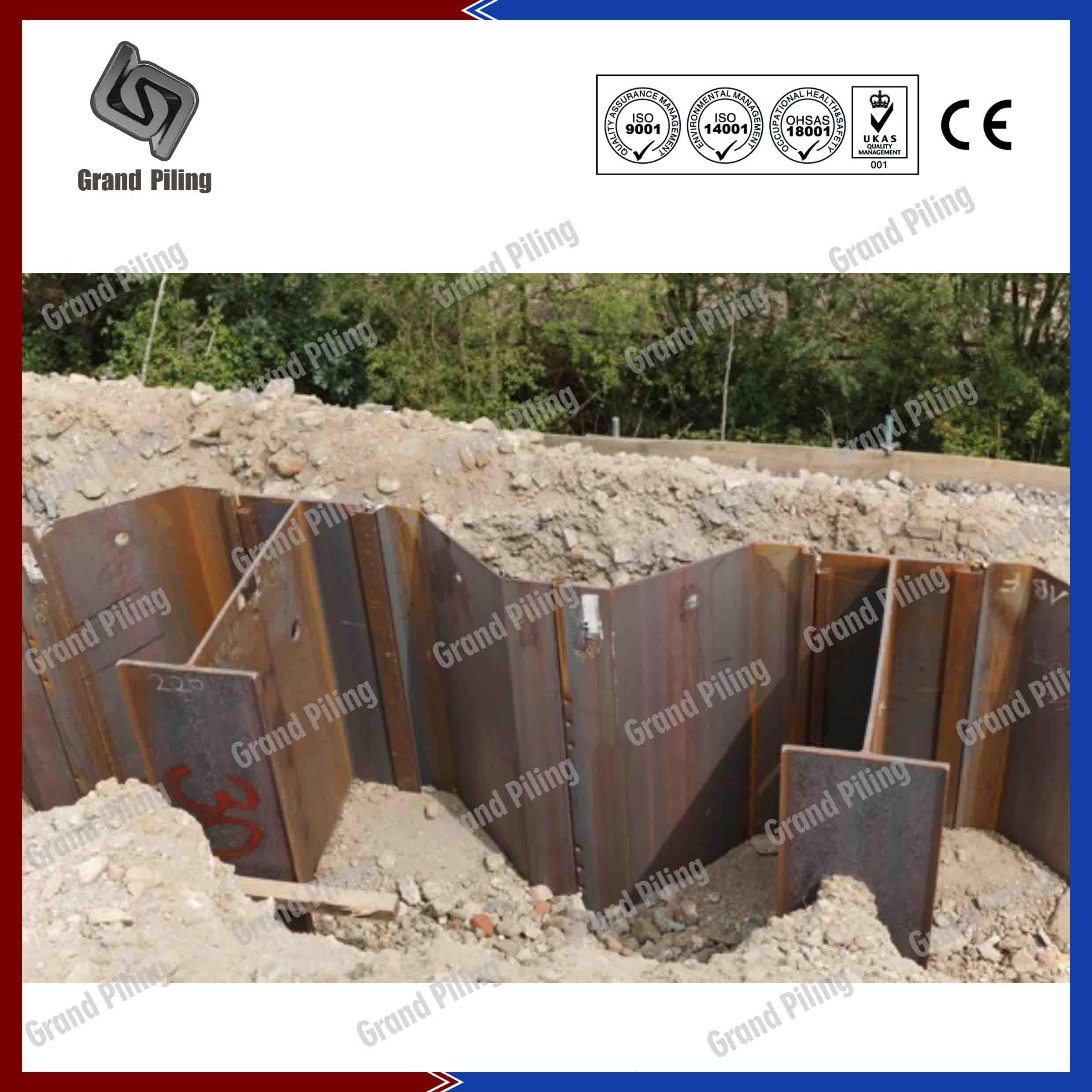

HZ Pantalla Combinada

Un sistema de pared HZ / HZM combinado consiste en la pila rey, conectores y pilotes AZ hoja instalado entre pilotes guías son elementos de relleno intermedios. Las vigas HZ / HZM pueden ser viga H simple o dobles vigas H o incluso vigas H continuas. Los pilotes HZ / HZM pueden retener elementos de pared, que resisten las cargas horizontales o pilas que llevan, que resisten las cargas verticales. Mientras que las tablestacas intermedias normalmente sólo se resisten a las funciones de contención de tierra o de transferencia de carga de los pilotes HZ / HZM. Las tablestacas intermedias pueden ser más cortos que HZ / HZM vigas. Dependiendo del número de enclavamientos y pilotes, HZ combinado sistema de pared han 4 combinaciones diferentes: Combinación 12, la combinación 14, 24, combinación combinación 26. En teoría, la pila intermedia puede ser cualquier tipo de tablestacas AZ. Si bien en las prácticas, la mayoría tablestaca intermedia es AZ18-700 o AZ26-700, otros como AZ13, AZ13-10 / 10, AZ18, AZ18-10 / 10, AZ26, AZ13-770, AZ14-770-10 / 10, AZ18 -700, A20-700. Los conectores son de tipo RZD, RZU, RH en función de los elementos de conexión.

Anteriormente tablestacas HZ fue las soluciones más populares para los puertos permanentes, pared muelle, cofferdam, estabilización de taludes, construcciones muelle etc aplicaciones de carga pesada, Hoy en día casi todas las paredes combinado HZ son HZM sistema de tablestacas.

Las paredes o combiwalls combinados son normalmente unas soluciones más económicas que las tablestacas con tubos tubular paredes combinadas. Diversos tipos de acero están disponibles para paredes combi y pilotes.
