Tablestacas de acero pesado, SZ-222, SZ-24, SZ-25, SZ-27

Las tablestacas de acero pesadas se producen con acero Shoreline en SZ-222 SZ-24. Se debe proporcionar una escalera, una escalera o una rampa en todos los puntos de acceso del personal donde haya una ruptura en la elevación de 19 "o más. Las escaleras, escaleras y aterrizajes deben tener un acceso sin obstrucciones en la parte superior y la base, y deben estar libres de escombros. Las paredes modulares prefabricadas consisten en paredes como se describe en SZ-222. Además, este tipo de pared puede consistir en elementos prefabricados de hormigón armado que se colocan o apilan para formar una serie de módulos en forma de SZ-24 a lo largo de la pared con la parte superior de la "T" formando la cara de la pared.

Heavy tablestacas formadas en frío SZ-25 SZ-27 son suministradas por Piling y equipos. Falla incipiente de una pared de unidad de bloque de mampostería (MBU). • Las paredes de MBU cuestan un 40% menos que una pared de hormigón armado de sección equivalente, pero con una reducción del 75% en la capacidad de momento. Este tipo de pared es similar a una pared de cuna excepto que cada celda tiene tres lados y está abierta en la parte posterior. para el análisis de estabilidad externa. Las escaleras fabricadas deben estar clasificadas para trabajos extra pesados. Los contratistas deberán proporcionar escaleras que sean seguras y de acuerdo con todos los códigos aplicables y las normas SZ-25. Si la pared es reentrenada por anclajes o anclajes de hombre muerto, una inversión de la fricción de la piel que actúa contra la parte posterior de la pared puede aumentar repentinamente la carga lateral en un 30% y la falla puede desencadenarse por una tensión excesiva en la barra de anclaje o cable. Dimensiones prefabricadas modulares de la pared SZ-27 necesarias para diseños externos para una pared de tres niveles maltratada.



Section Dimensions Mass Moment
of inertia
Modulus
of section

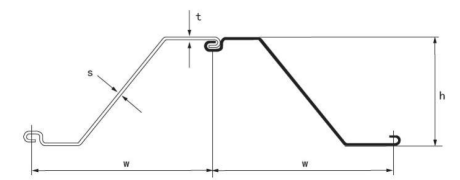

Width Height Thickness Pile Wall
w h t/s
In In In Lbs/ft Lbs/ft2 In4/ft In3/ft
SZ-10 22 7.5 0.164 16.6 9.4 27.4 7.3
SZ-11 22 7.5 0.179 18.2 10.3 29.8 7.9
SZ-12 22 7.5 0.209 21.2 12.0 34.8 9.2
SZ-14 22 7.5 0.239 24.4 13.5 39.9 10.4
SZ-15 22 7.5 0.250 25.5 14.0 41.7 10.9
SZ-14.5 26.75 9.46 0.250 32.4 14.5 61.49 13.0
SZ-14.5RU 26.75 9.46 0.270 35.1 15.7 66.40 14.0
SZ-18 26.75 9.46 0.312 40.4 18.1 76.83 16.2
SZ-20 26.75 9.46 0.340 44.1 19.8 83.37 17.5
SZ-21 26.75 9.46 0.350 45.3 20.3 86.00 18.1
SZ-22 26.75 9.46 0.375 48.6 21.8 91.92 19.3
SZ-250 24.5 10.75 0.250 32.4 15.9 89.42 16.6
SZ-313 24.5 10.75 0.312 40.4 19.9 111.53 20.6
SZ-340 24.5 10.75 0.340 44.1 21.5 121.45 22.4
SZ-350 24.5 10.75 0.350 45.3 22.1 124.62 22.9
SZ-375 24.5 10.75 0.375 48.6 23.5 133.35 24.5
SZ-222 22 12.25 0.312 40.4 26.7 163.09 26.7
SZ-24 22 12.25 0.340 44.1 29.0 177.52 29.0
SZ-25 22 12.25 0.350 45.3 29.7 181.19 29.7
SZ-27 22 12.25 0.375 48.6 32.0 195.18 32.0
